Sensori multispettrali
Un sensore multispettrale è uno strumento in grado di registrare la quantità di energia riflessa di oggetti della superficie terrestre nelle diverse lunghezze d'onda dello spettro elettromagnetico (generalmente visibile e infrarosso). Il sensore multispettrale restituisce quindi un'immagine multibanda e consente, attraverso l'analisi della risposta spettrale nelle diverse bande acquisite, di estrarre informazione territoriale e produrre accurate mappe tematiche con l'utilizzo dei classificatori.
UniSky dispone di sensori multispettrali per l'acquisizione di dati territori e ambiente da piattaforma aerea e drone UAV.
Sensori multispettrali a bordo di piattaforme aeree
Il sistema DFR (Duncan Flir Riegl) è un sistema integrato di telerilevamento multispettrale che acquisisce nelle bande del visibile, del vicino infrarosso e termico. E' composto da camere multispettrali e termiche, sistemi GPS e GPS/INS, altimetro laser:
- Optech CS-MS 1920, 3 CCD NIR multispectral camera
- Flir SC500/A40M thermal infrared camera
- Canon EOS 20D digital camera
- Hasselblad H3dII-31 digital camera
- Xenics Xeva-2.5-320 SWIR camera (in fase di integrazione)
- GPS unit: Ashtech DG14, Novatel OEM4
- INS/GPS unit: Systron Donner C MIGITS III
- Laser altimeter: Riegl LD90 series
Questi apparati sono integrati in un unico sistema di acquisizione, flessibile e configurabile dall'utente. E' stato sviluppato un software di gestione che permette l'acquisizione di tutti i sensori, e di memorizzare la posizione e l'assetto del velivolo associati alle immagini acquisite, oltre a tutti gli altri parametri accessori. La sincronizzazione tra sistemi GPS e le camere è gestita tramite segnali di trigger TTL.
Il sistema ASPIS (Advanced SPectroscopic Imaging System) è un innovativo sistema ottico multispettrale di tipo multi frame ad elevata risoluzione spettrale. Il sistema acquisisce da 4 a 12 bande spettrali a 12 bit nell'intervallo 350 - 950 nm.
ASPIS acquisisce in maniera sincrona 4 bande per volta, le 12 bande vengono successivamente co-registrate, corrette in radianza e ortoproiettate, tramite un processo semi-automatico.
ASPIS è parte integrante del sistema DFR e ne rappresenta l'evoluzione, ampliandone la flessibilità e la capacità di acquisizione del dato spettrale. E' possibile equipaggiare il sistema con un set dedicato di 12 filtri interferenziali o selezionare nell'ambito di questo le bande di interesse.
Specifiche tecniche:
- camera multispettrale a 4 CCD e ottica unica
- CCD da 2048x2048 pixels a 12bit
- intervallo di sensibilità spettrale dei CCD: 350 - 950 nm
- 12 filtri interferenziali (3 x CCD) selezionabili e intercambiabili
- obiettivo F35/2.8 apocromatico
Sensori multispettrali a bordo di piattaforme UAV
Per riprese in multispettrale con droni o piattaforme leggere si impiegano camere a peso ridotto come la Tetracam ADC lite con CMOS a 3.2 Mpixel (2048 x 1536 pixels) con le bande Green, Red and NIR.
Scarica il datasheet della camera Tetracam ADC lite
Principali settori di applicazione
- Mappe di Uso del Suolo
- Gestione delle aree urbane: verde urbano, infrastrutture, edilizia, cantieri, strade
- Individuazione delle attività abusive edilizie
- Pratiche di valutazione di incidenza, VIA, VAS
- Censimento e monitoraggio di cave e discariche
- Monitoraggio fluviale e delle coste
- Monitoraggio infrastrutture lineari: strade, ferrovie, condotte e reti elettriche
Il sistema multispettrale DFR (Duncan Flir Riegl)

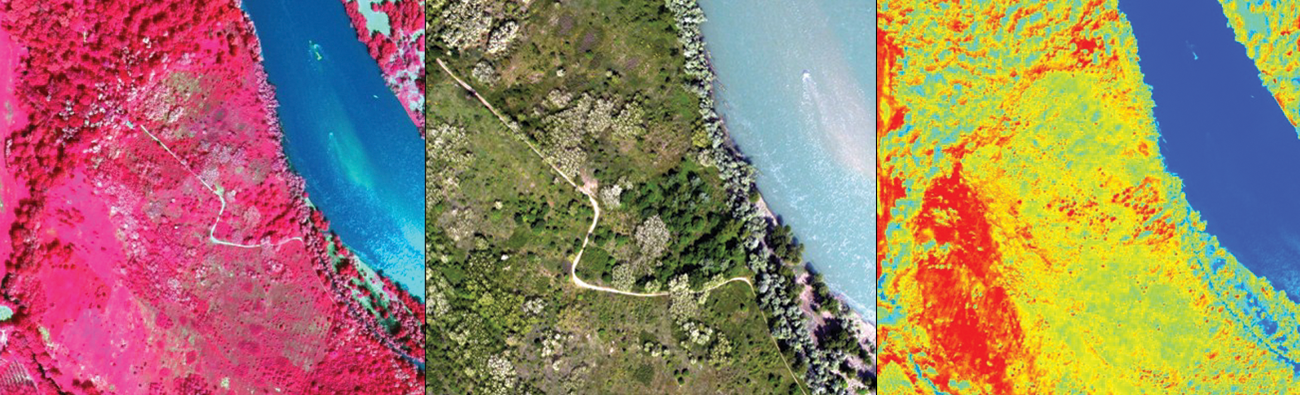

Le immagini multispettrali acquisite dal sistema DFR (Duncan Flir Riegl)

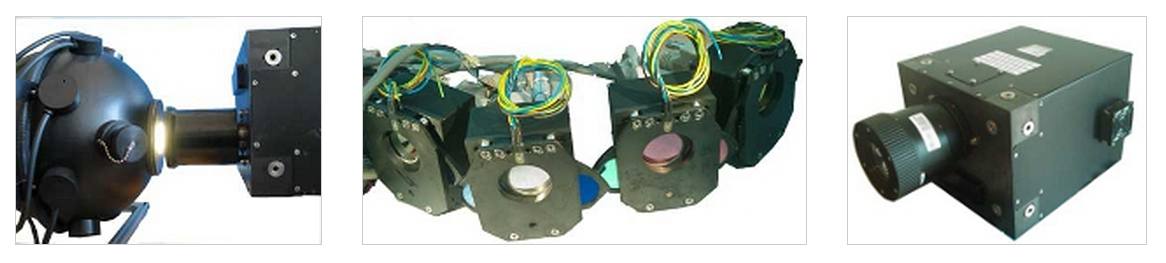

Il sistema multispettrale ASPIS (Advanced SPectroscopic Imaging System)

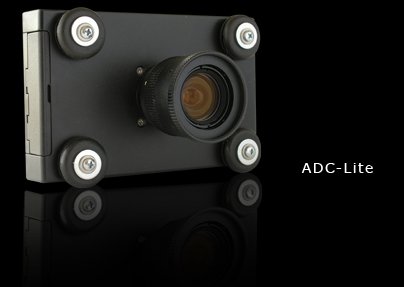

La camera multispettrale ADC-Lite montata a bordo dei droni

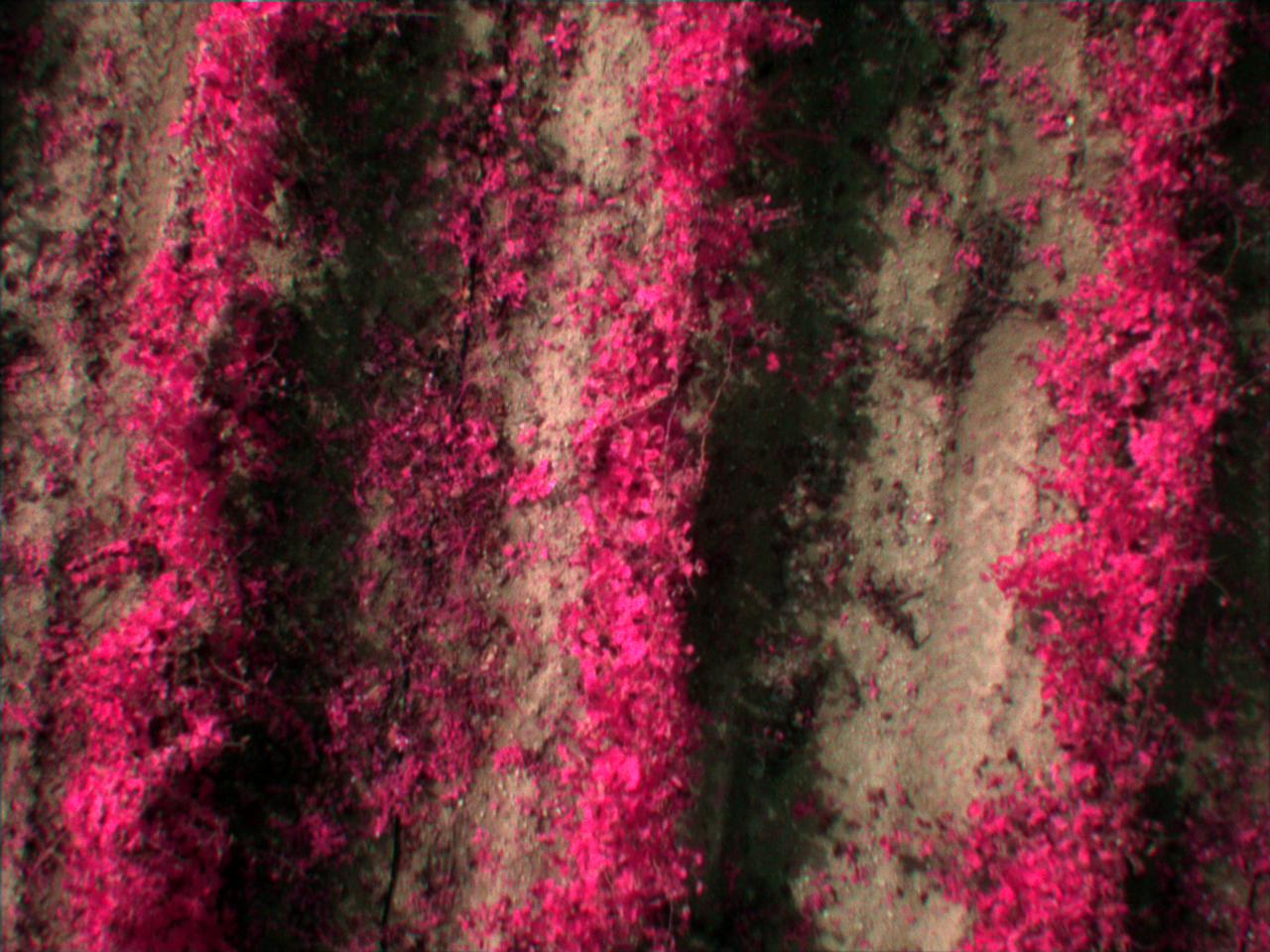

Un ripresa multispettrale su un vigneto effettuata con camera ADC_Lite montata su drone
